Соединители УЗНП4, УЗНП5

Технические характеристики

Соединители УЗНП4, УЗНП5

Также это изделие может называться: УЗНП4- УЗНП5, УЗНП4. УЗНП5, УЗНП4,-УЗНП5, УЗНП4,УЗНП5, uznp4- uznp5, uznp4-uznp5.

Подробные характеристики на соединители УЗНП4, УЗНП5 приведены ниже. Мы даем гарантию на отсутствие брака или других несоответствий технической документации. По вопросам приобретения УЗНП4, УЗНП5 обращайтесь в отдел продаж. Наши менеджеры предоставят всю интересующую Вас информацию по поводу цены, наличия, сроков доставки, гарантии или ответят на любые другие вопросы.

Соединители электрические низкочастотные прямоугольные типа УЗНП4, УЗНП5.

Вилка (розетка) УЗНП4(5)-1...21 В(Р) П(О; В) 2(1) 3 ВШУК.430429.002 ТУ, где:
УЗНП - соединитель низкочастотный прямоугольный;
4 (5) - номер разработки;
1...21 - число контактов;
В (Р) - часть соединителя: В - вилка; Р - розетка;
П (О, В) - способ монтажа: П - пайка; О - обжатие; В - врезание;
2 (1) - тип хвостовика в зависимости от способа монтажа;
2 - для прямого монтажа в отверстие печатной платы (при пайке);
2 - плоский, лепесткового типа (при обжатии);
1 - вилочного типа (при врезании);
3 - покрытие рабочей части контакта: олово;
ВШУК.430429.002 ТУ - обозначение технических условий;
Вид климатического исполнения - УХЛ2.1 по ГОСТ 15150-69.

Техничские характеристики соединителей УЗНП4, УЗНП5

- Сила тока на контакт, А 2;

- Напряжение, В (ампл ), не более 250;

- Испытательное напряжение, В (ампл ), не более 1200;

- Сопротивление контактов, Ом, не более 0,02;

- Сопротивление изоляции между любыми контактами
сочлененного соединителя, МОм, не менее 5000;

- Емкость между любыми соседними контактами, пФ, не более 3;

- Усилие расчленения контактов с контрольным штырем-калибром, Н (кгс), не менее 0,3 (0,03);

- Усилие расчленения соединителей в зависимости
от числа контактов, Н (кгс), не более от 5 (0,5) до 55 (5,5);

- Число сочленений-расчленений 250;

- Минимальная наработка, ч 10000;

- Срок сохраняемости соединителя, лет 8.

Условия эксплуатации

- Синусоидальная вибрация:

- диапазон частот, Гц 1 - 80;

- амплитуда ускорения, м/с2 (g) 50 (5).

- Механический удар многократного действия:

- пиковое ударное ускорение, м/с2 (g) 150 (15).

- Температура среды, °С:

- повышенная рабочая 55;

- пониженная рабочая минус 45.

- Смена температур, °С от 55 до минус 45

- Атмосферное пониженное давление, кПа (мм рт ст ):

- рабочее 53,3 (400);

- предельное 19,4 (145).

- Повышенная относительная влажность воздуха при температуре 25 °С, % 98;

- Площадь сечения многопроволочных проводов, подсоединяемых к хвостовикам контактов, мм2:

- методом обжатия 0,10 - 0,25;

- методом врезания (с 7-ми лужеными проволоками) 0,2.

- Диаметр провода по изоляции при монтаже, мм:

- методом обжатия 0,8 - 1,8;

- методом врезания, не более 1,5.

Также на сайте zapadpribor.org представлены другие соединители и похожие изделия.

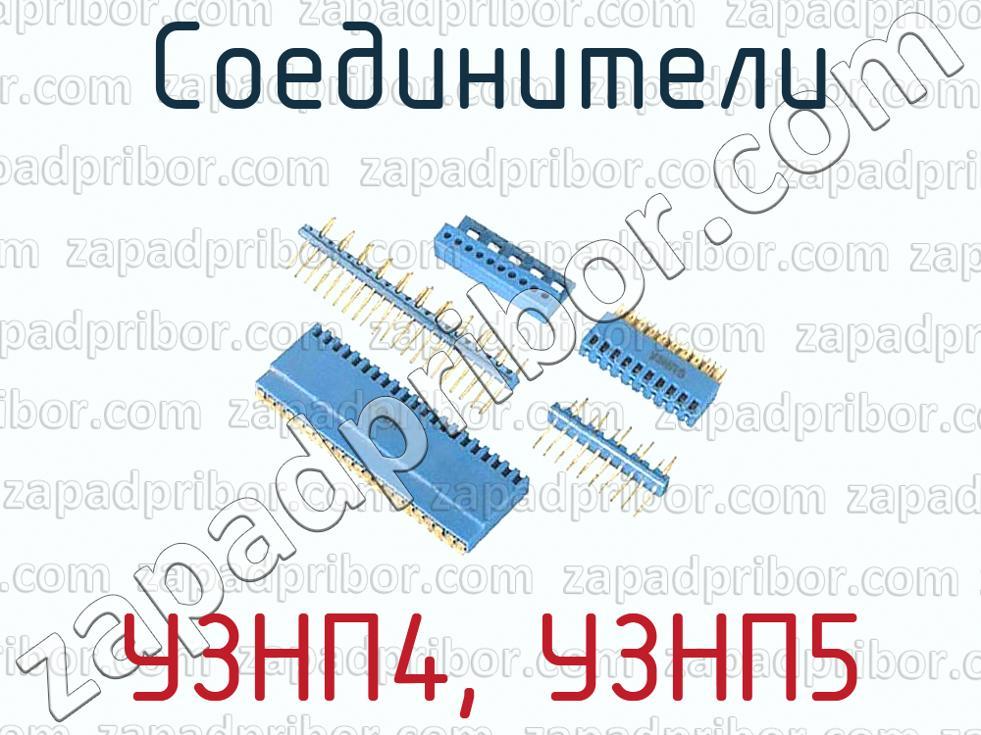

Графическое изображение соединителей УЗНП4, УЗНП5.
