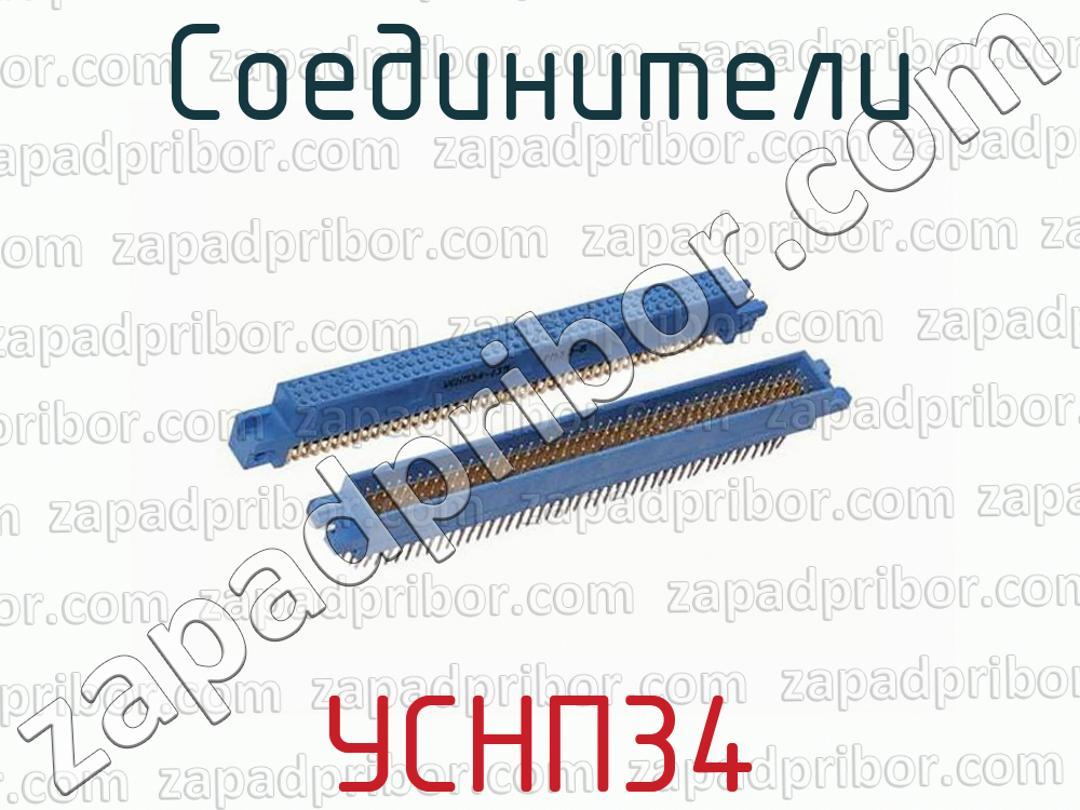

Соединители УCНП34

Технические характеристики

Соединители УCНП34

Также это изделие может называться: УCНП-34, УCНП 34, uCnp34, uCnp-34, uCnp 34.

Подробные характеристики на соединители УCНП34 приведены ниже. Мы даем гарантию на отсутствие брака или других несоответствий технической документации. По вопросам приобретения УCНП34 обращайтесь в отдел продаж. Наши менеджеры предоставят всю интересующую Вас информацию по поводу цены, наличия, сроков доставки, гарантии или ответят на любые другие вопросы.

Соединители электрические низкочастотные прямоугольные типа УСНП34.

Вилка (розетка) УСНП34-135(113,90,69,46) В(Р) П 2(3) 1(2)-В
ТУ У 14308479.007-2002, ВКШУ.430429.007 ТУ, где:
У - Украина;
СНП - соединитель низкочастотный, прямоугольный;
34 - порядковый номер разработки;
135 (113, 90, 69, 46) - количество контактов;
Тип контакта: В - штыревой контакт, Р - гнездовой контакт;
П - способ монтажа: пайка;
Тип хвостовика:
2 - хвостовик для прямого монтажа в отверстие печатной платы,
3 - хвостовик для углового монтажа в отверстие печатной платы;
Покрытие рабочей части контактов: 1 - золото, 2 - серебро;
В - всеклиматическое исполнение В2.1 по ГОСТ 15150-69;
ТУ У 14308479.007-2002, ВКШУ.430429.007 ТУ - обозначение технических условий.

Технические характеристики соединителей УCНП34

- Рабочий ток на контакт, А 1,8;

- Напряжение, В, не более 150;

- Сопротивление контактов, мОм, не более 15;

- Сопротивление изоляции, МОм, не менее 5000;

- Электрическая прочность изоляции, В (ампл ) 800;

- Емкость между любыми контактами, пФ, не более 2,5;

- Усилие расчленения контактов с контрольным
калибром, Н (кгс) 0,14 - 0,5 (0,014 - 0,05)

- Усилие расчленения соединителей, Н (кгс), не более:

- УСНП34-135 95 (9,5);

- УСНП34-113 85 (8,5);

- УСНП34-90 70 (7,0);

- УСНП34-69 60 (6,0);

- УСНП34-46 45 (4,5).

- Число сочленений-расчленений 500;

- Минимальная наработка, ч:

- для соединителей с золотым покрытием контактов 15000;

- для соединителей с серебряным покрытием контактов 10000.

- Минимальный срок сохраняемости, лет 15.

Условия эксплуатации

- Синусоидальная вибрация:

- диапазон частот, Гц 1 - 2000;

- амплитуда ускорения, м/с2 (g) 100 (10).

- Акустический шум:

- диапазон частот, Гц 50 - 10000;

- уровень звукового давления, дБ 150.

- Механический удар одиночного действия:

- пиковое ударное ускорение, м/с2 (g) 4905 (500);

- длительность действия, мс 1 - 2.

- Механический удар многократного действия:

- пиковое ударное ускорение, м/с2 (g) 392 (40);

- длительность действия, мс 2 - 10.

- Линейное ускорение, м/с2 (g) 245 (25);

- Атмосферное пониженное давление, Па (мм рт ст ):

- рабочее 399,9 (3);

- предельное 1,2·104 (90).

- Повышенная рабочая температура среды, °С 70;

- Пониженная рабочая температура среды, °С минус 60;

- Смена температур:

- от максимальной температуры соединителя (с учетом температуры перегрева контактов) от 100;

- до предельной пониженной температуры,°С до минус 60.

- Повышенная относительная влажность воздуха при температуре 35 °С, % 98;

- Степень жесткости Х;

- Иней и роса, соляной (морской) туман, статическая пыль (песок),
солнечное излучение, плесневые грибы.

Также на сайте zapadpribor.org представлены другие соединители и похожие изделия.

Графическое изображение соединителей УCНП34.

Данное изображение взято с печатных справочников, каталогов или других общедоступных ресурсов. Оно может содержать некоторые неточности. Более подробную информацию уточняйте у наших менеджеров.

Предприятие-изготовитель предоставляет гарантию соответствия соединителей УCНП34 всем требованиям технических условий при соблюдении потребителем правил и условий эксплуатации, хранения и транспортирования, установленных документацией по эксплуатации.
